久久不卡-日韩福利在线-国产一区二区波多野结衣-久久综合在线-久久久久久久极品内射-国产精品无码网站-午夜a级片-999国产精品视频免费-国产爱搞-日韩αv-九九精品免费-成人做爰免费视频免费看-免费在线你懂的-九九综合久久-狂野少女电影在线观看国语版免费

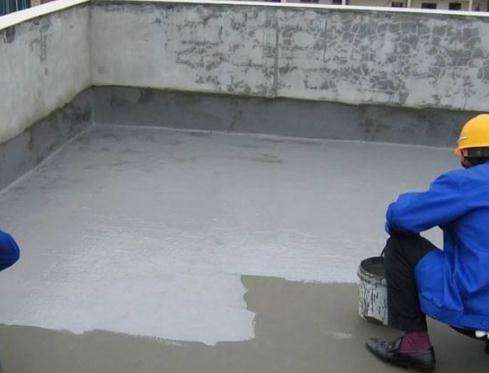

開來濕固化型聚氨酯防水涂料成膜物質為聚醚多元醇和異氰酸酯聚合形成的異氰酸酯封端的聚氨酯預聚體。具有施工簡便、耐腐蝕性好、耐油耐磨、粘接力強、高低溫性能優異等特點的高檔防水涂料。在防水施工的過程中我們會時不時碰到這樣那樣的問題？

怎么解決聚氨酯粘度大的問題？    

聚氨酯為單組份溶劑型涂料，粘度較大，施工難度大，建議采用刮板刮涂，不建議采用滾涂或刷涂。另外，可以在涂料內添加稀釋劑，使用前必須先做試驗，用少量樣品涂刷，檢查涂膜成膜效果及質量，合格后再大量使用。

問題1：聚氨酯涂膜表面拉毛開裂？    
原因 ：聚氨酯涂膜涂刷完畢后，在涂料還未完全固化后就用界面劑拉毛，聚氨酯涂膜尚未完全反應，仍有溶劑油附著于表面，此時拉毛就會導致開裂、空鼓。
解決方案 ：等涂膜完全干燥后，將涂膜表面開裂空鼓的界面劑拉毛完全打磨掉，重新拉毛處理。
問題2：單組份聚氨酯起鼓或基層脫落問題？   
原因 ：基層有水潮濕或有揮發性溶劑，就會導致揮發時起鼓，基層表面有浮灰、起砂時就會導致涂膜脫落。
解決方案 ：聚氨酯涂膜涂刷前確保基層干燥、無油污，如基層表面有浮漿或浮灰時，采用鋼絲刷打磨浮漿，吹風機吹凈浮灰。
問題3： 聚氨酯開桶后出現結皮現象？   
原因 ：包裝桶變形或破損，導致桶內材料和空氣中的水分接觸發生化學反應，致使材料表面結皮。聚氨酯包裝打開后需要在 1h 內將材料用完，外露時間過長就會出現表面結皮現象。
解決方案 ：聚氨酯桶內材料表面結皮后，將表面結皮揭掉，下部涂料只要沒有固化，是可以繼續使用的。
問題4. 單組份聚氨酯涂膜沒有強度？  

涂膜未完全固化干燥就不會有強度，聚氨酯表干并不代表涂料固化，待完全固化后涂膜才有強度，或者涂料內添加了不適宜的添加劑，導致涂膜固化后失去了原有的材料性能。

文章來源：m.auhandbook.com
