產品介紹
為了提高地下工程堵漏、止水效果。上海濕克威(SECOV)科研人員早在1982年就成功地研制成聚氨酯堵漏劑，在我國地下堵漏工程中得到了廣泛使用。隨著科學技術不斷發(fā)展，公司根據不同的工程需要，研制成聚氨酯系列堵漏產品。本公司生產的聚氨酯堵漏劑是以發(fā)泡聚醚和PAPI等為主要原料，經過化學反應，合成為高效止水效果的高分子化學堵漏材料。
根據不同用途和材料特性，本系列堵漏材料分為：
1. SKW-603水溶性聚氨酯堵漏劑
2. SKW-608水溶性聚氨酯堵漏劑(阻燃型)
3. SKW-605油溶性聚氨酯堵漏劑
本公司生產聚氨酯堵漏劑歷史悠久，在上海地鐵、北京地鐵、小浪底引水工程等國家許多重點地下工程中得到使用。
|
品名 |
產品特性 |
用途 |
|
水溶性聚氨酯堵漏劑 |
產品為單組分。材料遇水后在10-900秒內即與水化學反應為海綿狀彈性體達到止水效果。施工方便，止水效果好，清洗設備容易。 |
適合于一般地下污水、堵漏、注漿、地基加固工程。 |
|
（無溶劑型）水溶性聚氨酯堵漏劑 |
產品為單組分。是水溶性聚氨酯堵漏劑母液使用時加入30-40%。無水丙酮。使用效果與水溶性聚氨酯相同，由于材料中不含溶劑不易燃燒，便于安全運輸和保管。 |
同上 |
|
（阻燃型）水溶性聚氨酯堵漏劑 |
產品為單組分。使用時不需要加入溶劑和助劑，使用效果與水溶性聚氨酯相同。使用方便、止水效果好，不會燃燒，能安全運輸、保管和使用。 |
同上 |
|
（油溶性）聚氨酯堵漏劑 |
產品為雙組分。二組分合成后在10-630秒自行化學反應為硬質發(fā)泡體。特點：發(fā)泡體不會收縮、強度高、發(fā)泡速度快，對大水量的滲漏小，止水效果明顯。 |
適于大量滲水及緊急狀態(tài)下的地基加固、灌漿、堵漏。 |

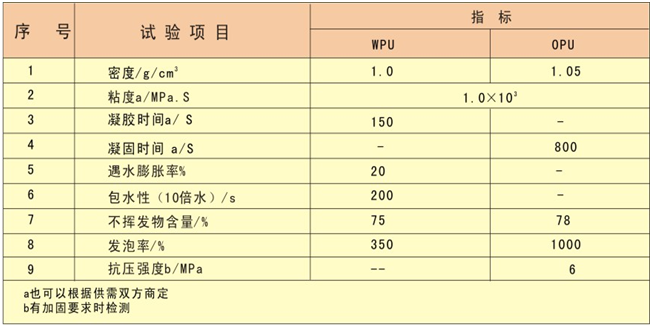

注：檢驗溫度為25±1℃;檢驗時的加水量為材料：水=1：1.5
四、施工指南
(一)針眼法施工要點：
1.在距離裂縫兩側50-70mm處，鉆直徑13.5mm斜孔(角度30-40o)，孔深100-150mm，間距150-200mm。
2.在孔內埋設注漿嘴，用專用扳手擰緊固定。
3.交替注入堵漏劑1-2遍，注漿壓力一般達到200kg以上,直至混凝土裂縫內滲出注漿液為止。
4.2-3天后去掉注漿嘴，用快干水泥將注漿孔填平。
5.特殊情況下,在注漿及裂縫部位的表面最好做一層防水層。
6.若遇到裂縫大于1.5mm時，應先將混凝土裂縫擴縫為“V”型槽，深為20mm，用清水沖洗后再用快干水泥封堵，以免注漿時漿液流失。
(二)鑿開
法施工要點
1.將漏水部位擴縫為“V”型狀。一般寬度5-8 cm,深度5-10cm左右,并用清水洗凈。
2.在安裝注漿管的同時,應在“V”型槽內預埋誘導管,先用快干水泥固定，再將鑿開部位用快干水泥封閉。
3.注漿時,應從最下面的注漿管起,用注漿泵將堵漏劑緩緩注入，壓力一般控制在0.3mpа。
4.當相鄰注漿管滲出堵漏劑時，即停止注漿。將該注漿管關閉,或將注漿管扎住。
5.再按3、4點方法，從其他注漿管內繼續(xù)注漿,直到注漿管全部扎住(關閉)為止。
6.24小時后割除外露的注漿管，修整封縫表面，涂刷防水涂料。
五、注意事項
1.剩余在注漿泵內的單組分水溶性聚氨酯堵漏劑能回收。
2.使用油溶性聚氨酯堵漏劑，應正確估計需要注入量來配比材料。否則多余的混合材料會自然固化。
3.對水溶性聚氨酯堵漏劑和油溶性聚氨酯堵漏劑的成品要注意防火。
4.無溶劑型、阻燃型水溶型聚氨酯堵漏劑能安全運輸。
5.施工人員在施工時應戴好防護鏡，以防爆管時,漿液濺入眼中。
6.注漿結束后，應及時清理工具。廢棄包裝物送環(huán)保部門統(tǒng)一處理。
六、包裝及保存期
1.產品密封儲存在陰涼干燥處,嚴禁與水接觸。
2.鐵桶密封包裝。
3.凈重分成：10kg
4.在符合保存條件情況下，產品自生產日起為一年。
24小時服務熱線
